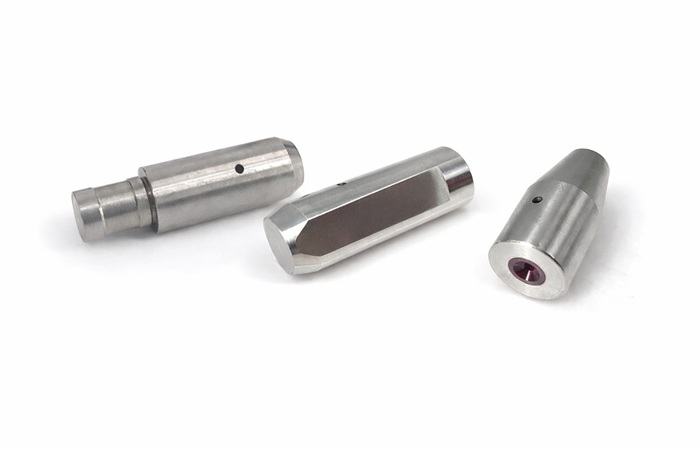

Kılavuz (Grill Guide), Small Hole Drill EDM (Delik Delme Erozyon) tezgahlarında elektrot tüpünü (genellikle pirinç veya bakır boru) merkezde tutan ve yönlendiren kritik bir parçadır. Elektrodun iş parçasına doğru, titreşimsiz ve hassas şekilde ilerlemesini sağlar.
Kılavuzlar genelde Seramik (Ceramic Guide) ve/veya Yakut / Safir (Ruby / Sapphire Guide) şeklinde tedarik edilmektedir.

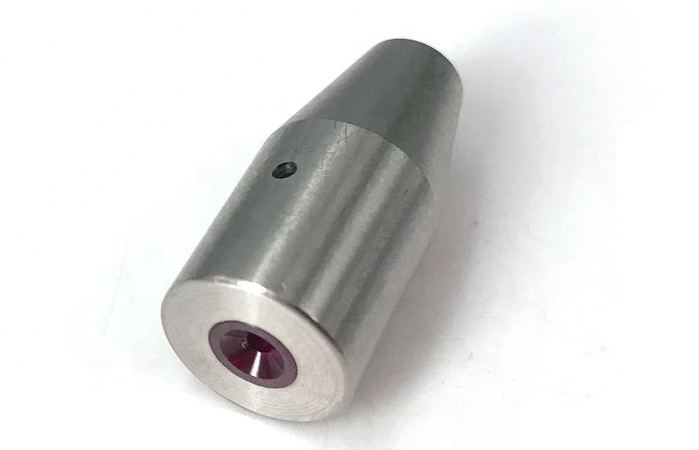

Ruby Elektrot Kılavuzu
Ruby Elektrot Kılavuzu

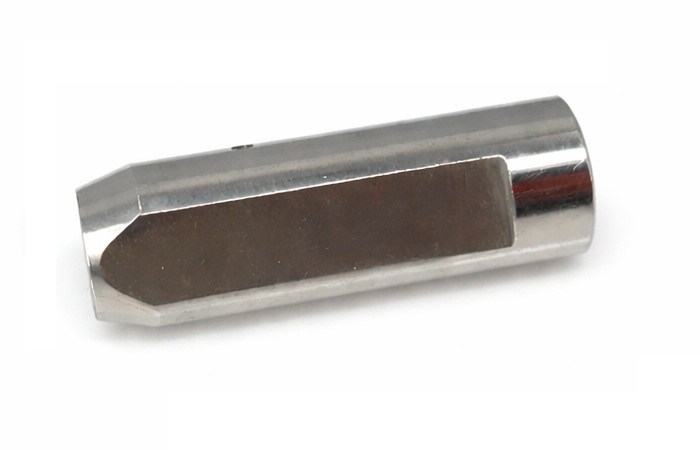

Seramik Elektrot Kılavuzu
| No: | Delik | Çap | Uzunluk |
| 1 | Ø0.4 mm | Ø12 mm | L35 |
| 2 | Ø0.5 mm | Ø12 mm | L35 |
| 3 | Ø0.8 mm | Ø12 mm | L35 |
| 4 | Ø1.0 mm | Ø12 mm | L35 |
| 5 | Ø1.5 mm | Ø12 mm | L35 |
| 6 | Ø2.0 mm | Ø12 mm | L35 |
| 7 | Ø2.5 mm | Ø12 mm | L35 |
| 8 | Ø3.0 mm | Ø12 mm | L35 |
| No: | Delik | Çap | Uzunluk |
| 1 | Ø0.5 mm | Ø12 mm | L25 |
| 2 | Ø0.8 mm | Ø12 mm | L25 |
| 3 | Ø1.0 mm | Ø12 mm | L25 |
| 4 | Ø1.5 mm | Ø12 mm | L25 |
| 5 | Ø2.0 mm | Ø12 mm | L25 |
| 6 | Ø2.5 mm | Ø12 mm | L25 |
| 7 | Ø3.0 mm | Ø12 mm | L25 |
| 8 | Ø0.5 mm | Ø12 mm | L25 |
| 9 | Ø0.8 mm | Ø12 mm | L40 |
| 10 | Ø1.0 mm | Ø12 mm | L40 |
| 11 | Ø1.5 mm | Ø12 mm | L40 |
| 12 | Ø2.0 mm | Ø12 mm | L40 |
| 13 | Ø2.5 mm | Ø12 mm | L40 |
| 14 | Ø3.0 mm | Ø12 mm | L40 |
| No: | Delik | Çap | Uzunluk |
| 1 | Ø0.3 mm | Ø8 mm | L30 |
| 2 | Ø0.2 mm | Ø8 mm | L30 |
| 3 | Ø0.4 mm | Ø8 mm | L30 |
| 4 | Ø0.5 mm | Ø8 mm | L30 |
| 5 | Ø0.6 mm | Ø8 mm | L30 |
| 6 | Ø0.7 mm | Ø8 mm | L30 |
| 7 | Ø0.8 mm | Ø8 mm | L30 |
| 8 | Ø0.9 mm | Ø8 mm | L30 |
| 9 | Ø1.0 mm | Ø8 mm | L30 |
| 10 | Ø1.5 mm | Ø8 mm | L30 |
| 11 | Ø2.0 mm | Ø8 mm | L30 |
| 12 | Ø2.5 mm | Ø8 mm | L30 |
| 13 | Ø3.0 mm | Ø8 mm | L30 |
